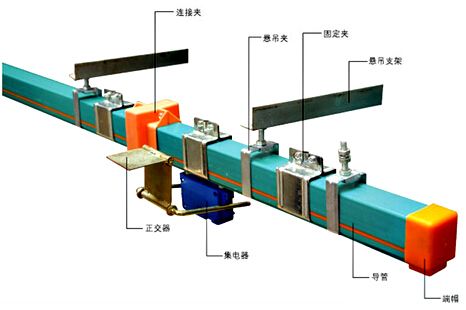

HXPnR- H系列单极组合式滑触线由H型铝合金导轨加压V型不锈钢滑接带。PVC绝缘护套外壳。外置式集电器以及悬吊、固定等组件组合而成。滑线整体安装后，没有导线的外露部分。该产品以设计合理，维护方便，安全可靠等特点，广泛应用于冶金、电力、货场、化工、造纸、起重，使用频率高和环境较差的场合。
一、单极组合式滑触线型号规格与截流量
|
型号规格
|
滑触线截面尺寸(mm)
|
载流量 (A)
|
适配外置式集电器
|
||
|
A
|
B
|
C
|
|||
|
HXPnR-H-150/200
|
26.5
|
20.0
|
7.0
|
200
|
HJD-200
|
|
HXPnR-H-250/400
|
42.0
|
32.5
|
10.0
|
400
|
HJD-400 HJD-200
|
|
HXPnR-H-400/600
|
42.0
|
32.5
|
10.0
|
600
|
HJD-600 HJD-400
|
|
HXPnR-H-500/800
|
42.0
|
32.5
|
10.0
|
800
|
HJD-800 HJD-600
|
|
HXPnR-H-700/1000
|
42.0
|
32.5
|
10.0
|
1000
|
HJD-1000 HJD-600
|
|
HXPnR-H-900/1250
|
42.0
|
32.5
|
10.0
|
1250
|
HJD-1250 HJD-800
|
|
HXPnR-H-1500/2000
|
65
|
50
|
12
|
2000
|
HJD-1000 HJD-1250
|
|
HXPnR-H-2000/2500
|
85
|
60
|
15
|
2500
|
HJD-1250 HJD-1000
|
|
HXPnR-HB-1600/2000
|
91.7
|
55
|
15.6
|
2000
|
HJD-1000C HJD-1250C
|
|
HXPnR-HB-2500/3000
|
91.7
|
55
|
15.6
|
3000
|
HJD-1500C HJD-1250C
|
|
注：1、滑触线标准长度：6m。
2、HXPnR-H与HXPnR-HB以及HXPnR-HA性能相同，几何形状和集电方式不同。 3、HXPnR-H型有铝合金和铜体两种材料的滑线。 |
|||||

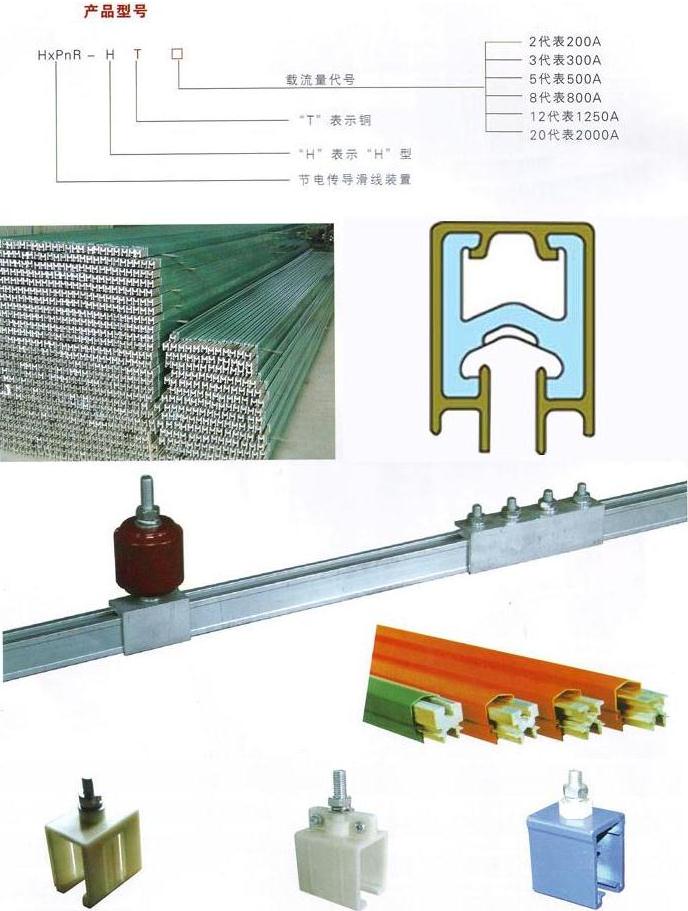

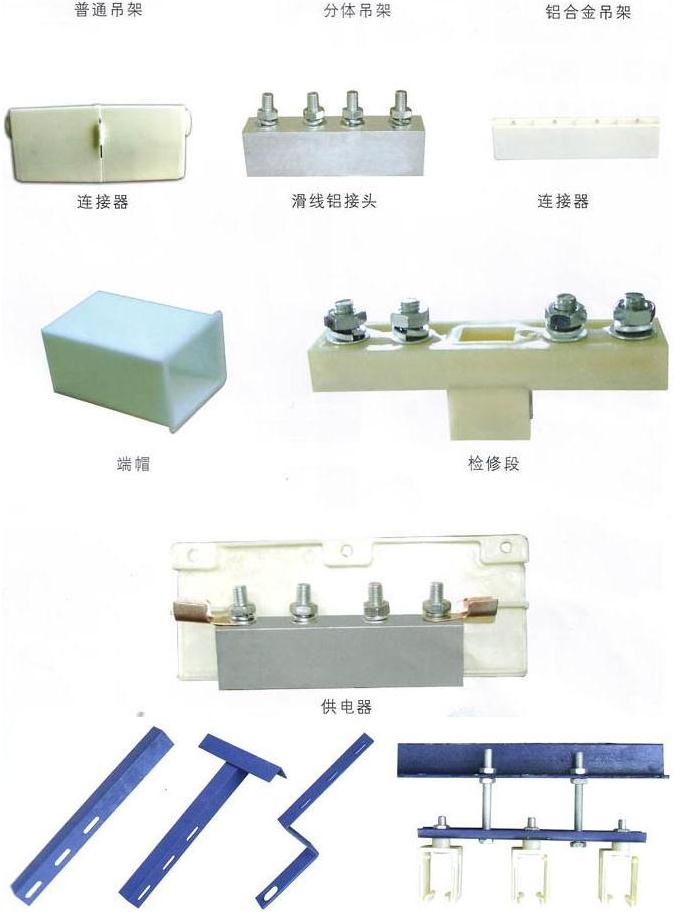

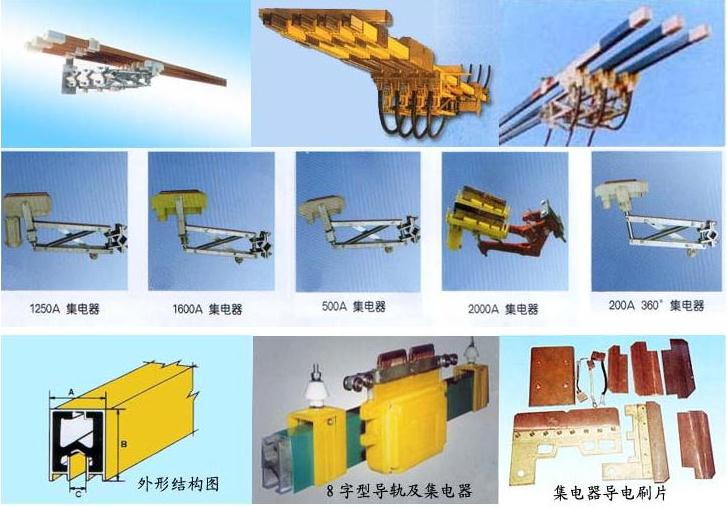

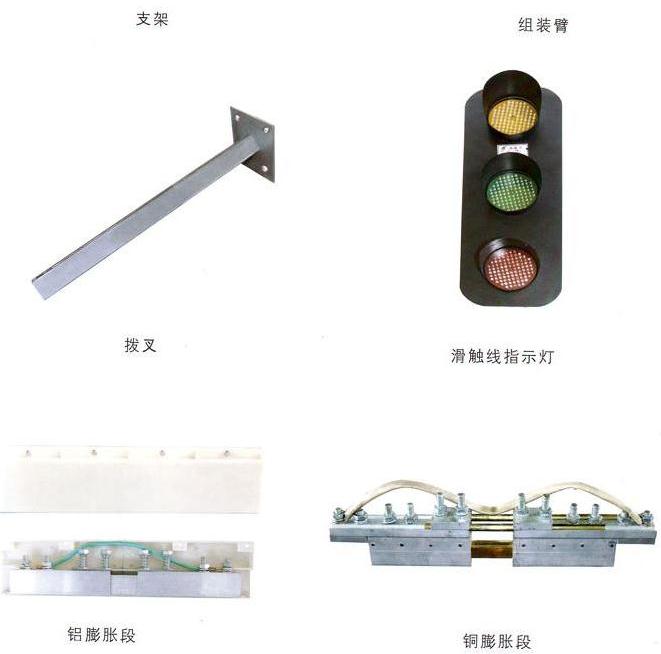

二、单极组合式滑触线、滑线配件

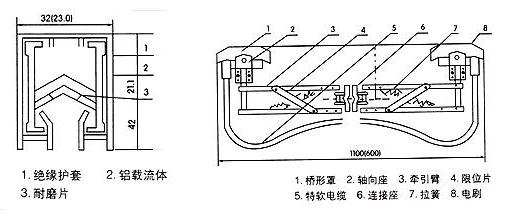

三、单极组合式滑触线产品结构、外型尺寸

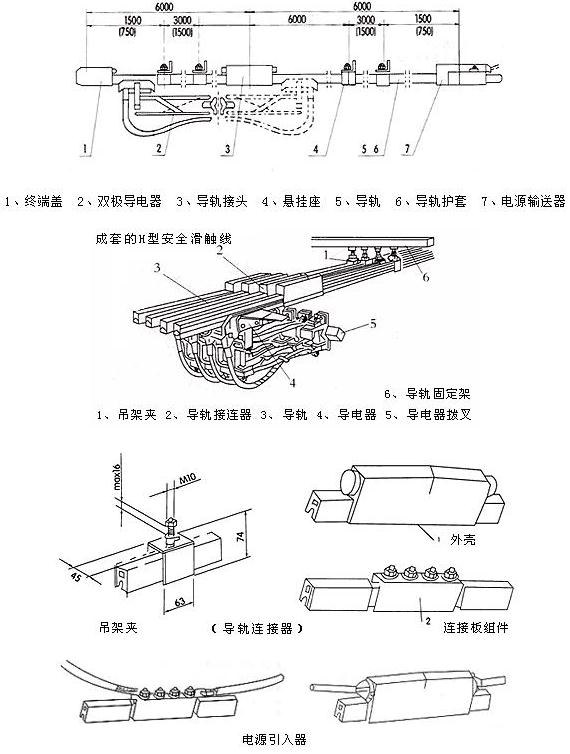

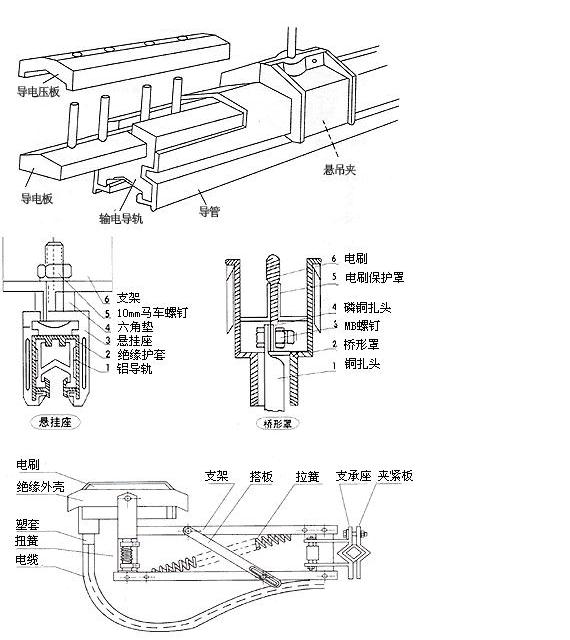

四、单极组合式滑触线装配示意图及主要零部件
单极组合式滑触线导电器：为接簧支撑式，仅在滑触线下部即可推入，但须在牵引器同步进行，并保证拉簧力量适当，以免加大电刷磨损。牵引器与导电器同步进行，可用螺栓或电焊方式固定在行车等移动电器上，并适当保证导电器运行不受扭力。
