一、HXTS、HXTL系列多极管式滑触线产品特点


多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护套、多极导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以设计紧凑、安全可靠、经济方便等特点,被广泛应用于厂矿、冶金、发电、起重机以及自动化生产线和其他移动馈电设备。

二、多极管式滑触线规格与截流量

型号
导轨截面
导管35℃时最大连继载流量(A)
极数
可分别使用极数
配用导电器
使用其重机吨位
型号
配用数量
HXTS-4-10/50
10
50
4
3.4.5.6.7.16
JD-4-10/25
2
1-3'
HXTS-4-16/80
16
80
4
3.4.5.6.7.
JD-4-16/40
2
3-5'
HXTS-4-25/120
25
120
4
3.4.5.6.7.
JD-4-25/60
2
5-10'
HXTS-4-35/140
35
140
4
3.4.5.6.7.
JD-4-35/70
2
5-10'
HXTS-4-50/170
50
170
4
3.4.5.6.7.
JD-4-50/80
2
10-30'
HXTS-4-70/210
70
210
4
3.4.5.6.7.
JD-4-70/120
2
30-50'
HXTS-4-80/230
80
230
4
3.4.5.6.7.
JD-4-80/120
2
30-50'
HXTS-3-95/300
95
300
3
3
JD-6-50/90
2
50-100'
HXTS-3-140/400
140
400
3
3
JD-6-70/120
2
100'
HXTS-3-150/420
150
420
3
3
JD-6-70/120
2
100'
HXTS-16-10/50
10
50
16
8.10.12.14.16
JD-16-10/25
按需

注:滑触线标准长度4m,6m 输电导轨参数:符合GB3048电线电缆导体标准要求。 HXTL型参数与HXTS相同。


三、DHG型多极管式滑触线型号与基本数据

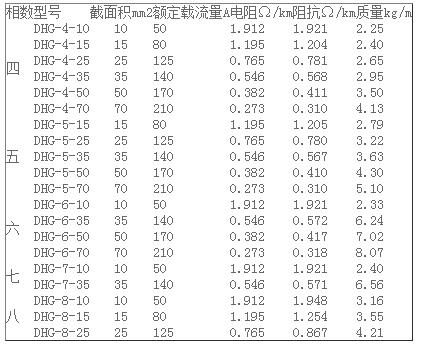

1)DHG型滑线(导管)由工程塑料外壳和不同根数的铜排组成。外壳具备绝缘防护和提供集电器行走轨道的双重作用。

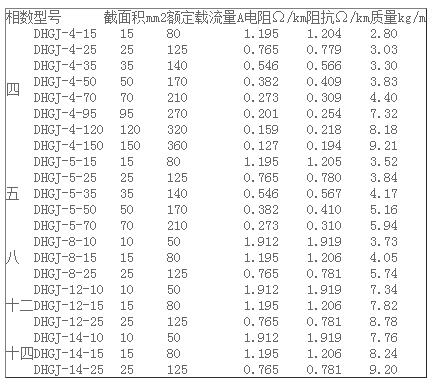

2)DHGJ型滑线(导管)是由铝合金外壳和铜排组成。铜排安装在工程塑料制成的槽板里,槽板起到绝缘作用,铝合金外壳具有提供集电器的行走轨道和内部机构的防护作用。

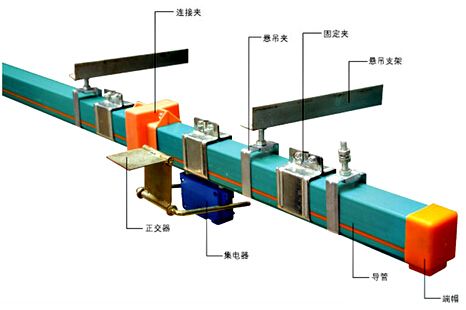

四、多极管式滑触线配件



五、多极管式滑触线配置
1、HXTS(L)多极管式滑触线每根长度4米,每根配吊架3只,连接器1付。
2、集电器、供电器、端帽支架按需配置。
