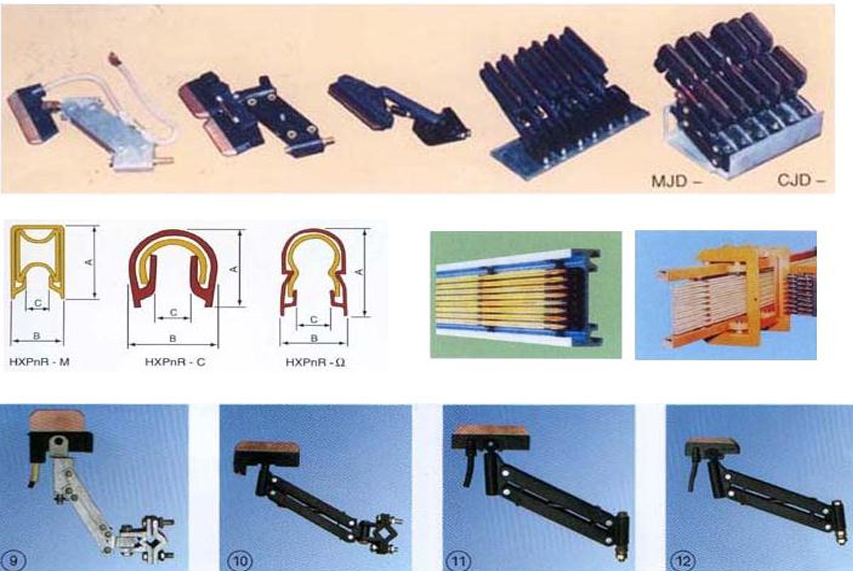

HXPnR-M、HXPnR-C、HXPnR-Ω系列单极组合式滑触线由M型、C型、Ω型铜导管与相配置的PVC绝缘护套、外置式集电器以及与之相对应的支架、端口、喇叭口、接头滑座等组件组合而成。该产品以其体积小、结构紧凑、性能稳定、组合自由等特点被广泛地应用于汽车、邮电、机械、化工、烟草、电器等行业的输送线、检测线作为移动供电和信号传输。





(C,M,Ω)型滑触线技术规格

HXPnR-MHXPnR-CHXPnR-Ω系列单极组合式滑触线
The series of HXPnR-MHXPnR-CHXPnR-Ω monople assembled busbars
型号规格
Type & spec
滑触线截面尺寸(mmBusbar size (mm)
载流(A
CurreA

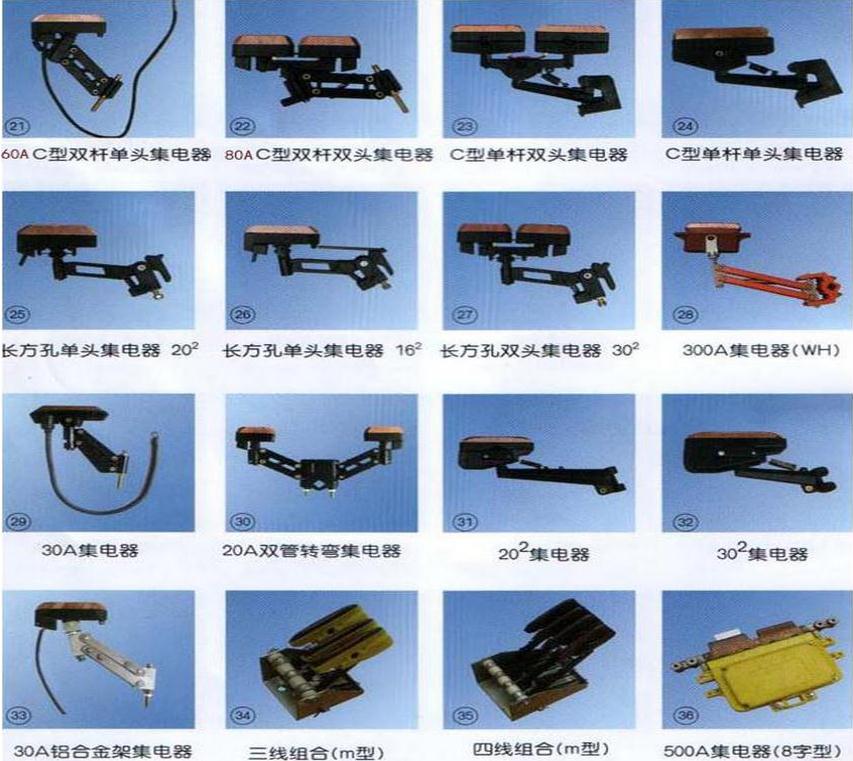

适配外置式集电器
Suitable current collector
A
B
C
HXPnR-M-100
15.2
9.6
3.8
100
MJD-100-M1.MJD100-M2
HXPnR-C-120
15.8
14.8
5.4
120
MJD-120-C1.MJD120-C2
HXPnR-Ω-100
17.8
12
6.1
100
MJD-100- Ω
注:1、滑触线标准长度:4m2HXPnR-MHXPnR-CHXPnR-Ω性能相同,几何形状不同。
Note1Standard busbar length4m.  2Same performance, different dimension.
