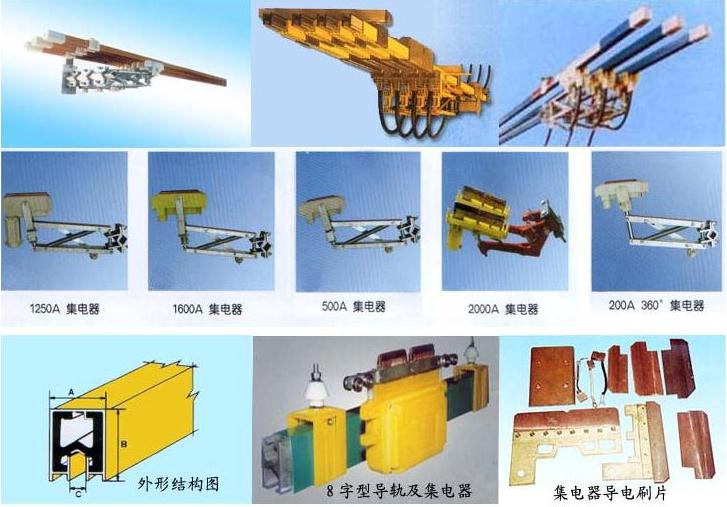

一、HXPnR-HD、HXPnR-HD8 、HXPnR-HD加厚系列单极组合式三相制、四线制、五线制滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、防腐防尘性能、使用安全等特点被广泛地应用于电流较大、使用频率较高、运行速度快和环境较差的场合。



二、单极安全滑触线型号规格

HXPnr-H、HXPnR-H8 系列单级组合式滑触线

The series of HXPnR-H8 monopole assembled busbars

型号规格

Type&spec

滑触线截面尺寸(mm)Busbar size (mm)

载流量(A)

Current(A)

适配外置式集电器

Suitable current collector

A

B

C

HXPnR-H-160/150

24.0

31.0

8.0

150

HJD-150A

HXPnR-H-185/250

24.0

31.0

8.0

250

HJD-250 A

HXPnR-H-250/320

32.0

40.0

10.0

400

HJD-320  A

HXPnR-H-300/500

32.0

40.0

10.0

600

HJD-500 A

HXPnR-H-500/800

32.0

40.0

10.0

800

HJD-800 A  HJD-500 A

HXPnR-H-800加厚

38.0

46.0

10.0

500/800

HJD-800 A

HXPnR-H-900/1000

32.0

40.0

10.0

1000

HJD-1000  A

HXPnR-H-1250A

32.0

40.0

1.00

1250

HJD-1250 A

HXPnR-H-1500 A

85

60

15

1500

HJD-1500  A

HXPnR-H-2000 A

91.7

55

15.6

2000

HJD-2000  A

HXPnR-H-2500 A

91.7

55

15.6

2500

HJD-2500 A

注:1、滑触线标准长度:6m。2、HXPnR-H与HXPnR-H8 以及HXPnR-H加厚 性能相同,几何形状和集电方式不同。

3、HXPnR-H型有铝合金和铜体两种材料的滑线。

Nore:1、Standard busbar length:6m. 2、Same performance different dimension. 3、HXPnR-H type trolly line of alloy Aland Copper
