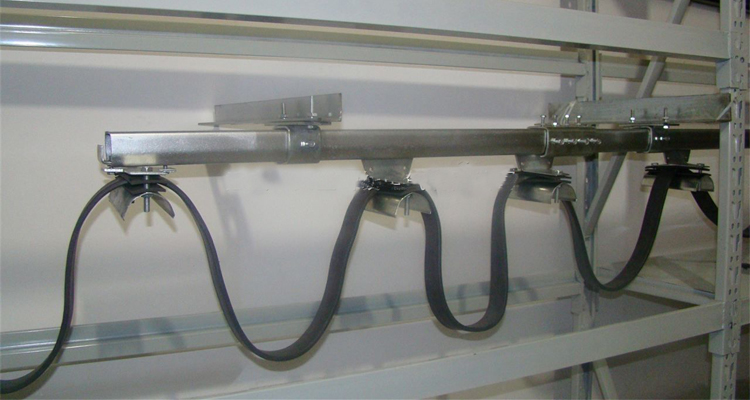

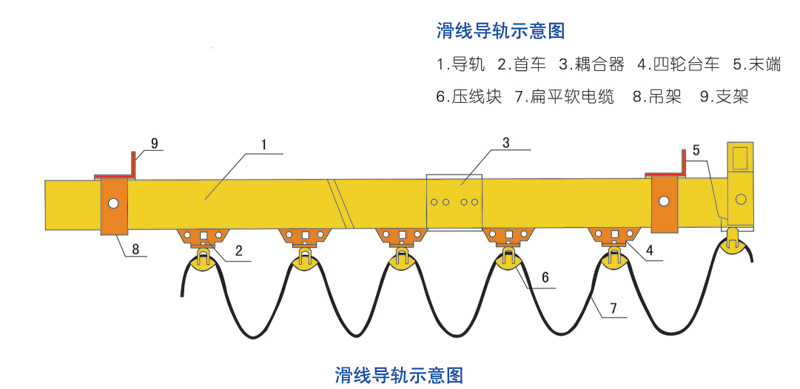

HXDL系列移动电缆滑线有轨道、电缆小车、电缆以及悬吊、固定等组件组合而成。该产品以其简洁的结构、完备的性能被广泛地应用于铁路货场、港口码头等起重运输机械的移动供电和信号传输系统中。
一、电缆滑线型号规格
型号规格 |
轨道截面尺寸(mm) |
适配小车型号 |
|||
A |
B |
C |
D |
||
HXDL-33 |
33 |
40 |
14 |
2.0 |
DTC-33 |
HXDL-40 |
40 |
40 |
14 |
2.0 |
DTC-44 |
HXDL-50 |
50 |
50 |
16 |
2.5 |
DTC-50 |
HXDL-60 |
63 |
18 |
18 |
4.0 |
DTC-60 |
HXDL-70 |
72 |
68 |
22 |
4.0 |
DTC-70 |
HXDL-100 |
100 |
100 |
35 |
6.0 |
DTC-100 |
注:1、轨道标准长度:4m、6m。2、轨道材料:冷轧钢板、不锈钢板 |

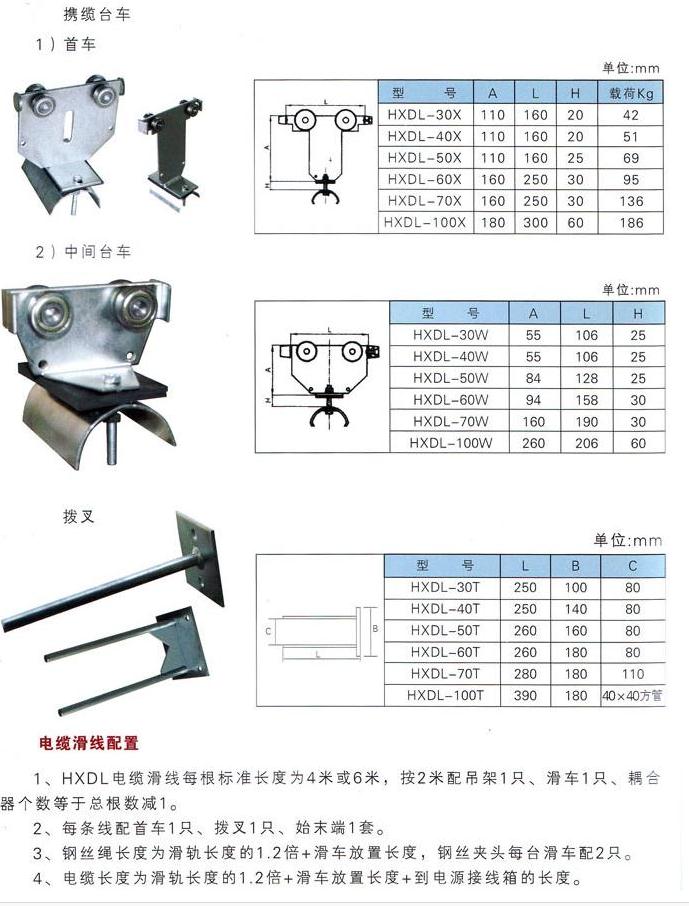

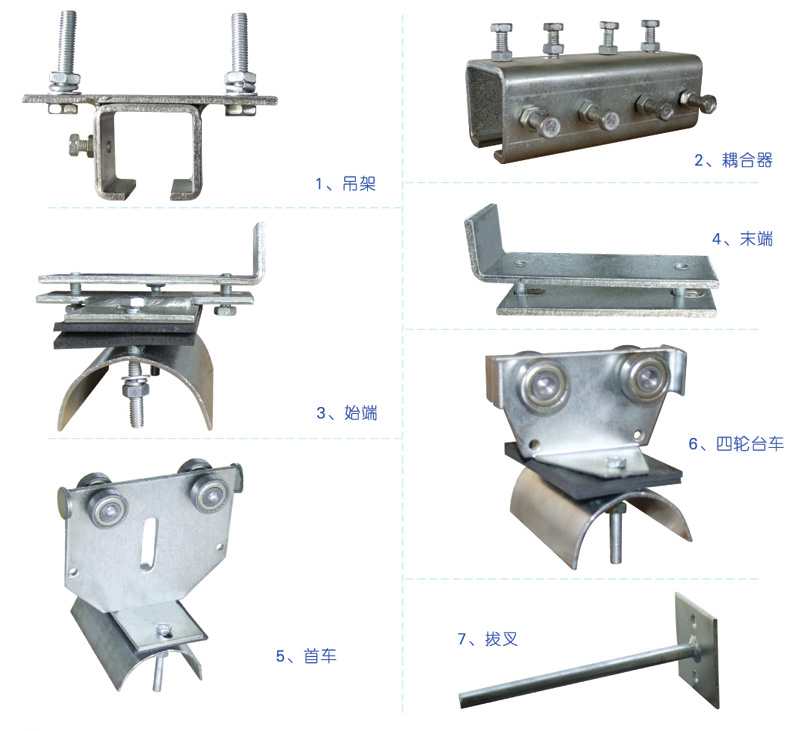

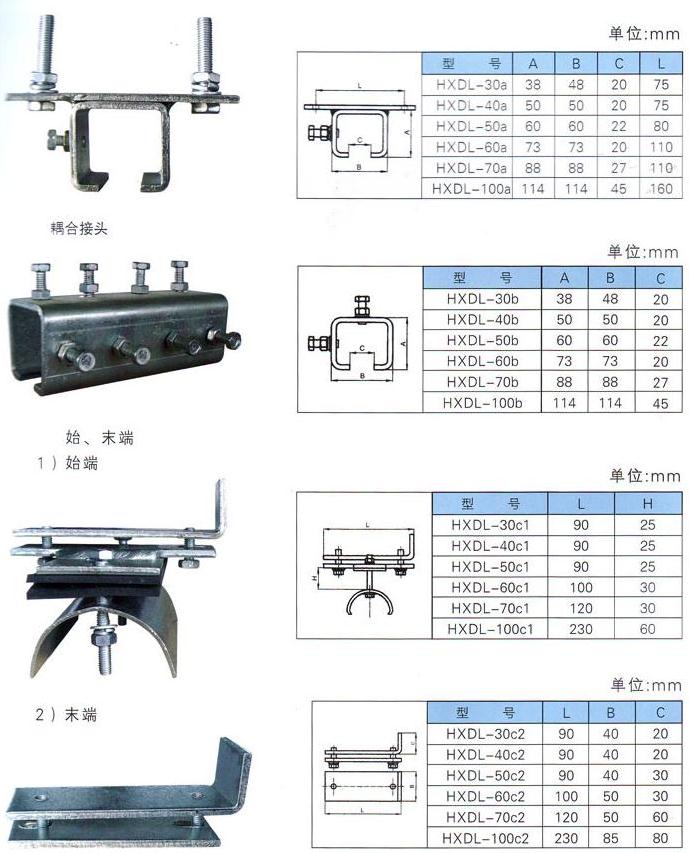

二、电缆滑线配件
