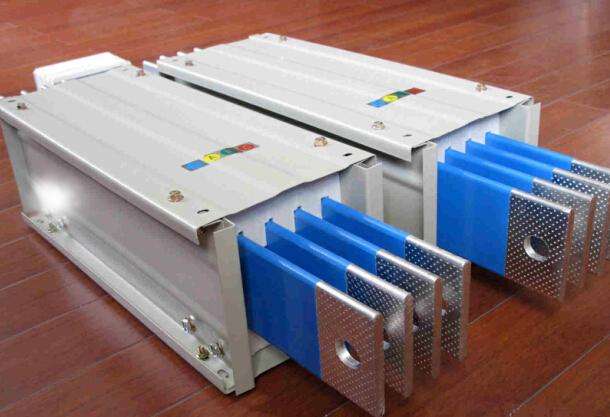

密集型母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电压至690V,额定工作电流250~5000A的供配电系统,作为工矿、企事业和高层建筑中供配电设备的辅助设备,特别适用于车间、老企业的改造。




密集型线槽结构特点:

1)散热能力较强

密集型母线槽相与相及相与外壳均紧贴在一起,故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发,载流量大。

接头用绝缘螺栓紧固,同时采用双连接铜排连接,有效增加了接头接触面积,大大降低了接头部位温升。

2)新一代环保产品

密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管,具有较强的绝缘性能,在遇火时无有毒气体散发。

3)布线灵活

密集型母线槽插接口设置灵活方便,可设置大量的插口,通用性较强,当调整用电设备位置时,无需变动供电系统。

封闭母线槽(简称母线槽)是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线槽,也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中,动力和照明线路往往分开设置,母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。按用途一趟母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、终端接线箱、插接箱、母线槽有关附件及紧固装置等组成。母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。

高强度封闭母线槽。

其工艺制造不受板材限制,外壳做成瓦沟形式,使母线机械强度增加,母线水平段可生产至13m长。由于外壳做成瓦沟形式,坑沟位置有意将母线分隔固定,母线之间有18mm的间距,线间通风良好,使母线槽的防潮和散热功能有明显的提高,比较适应南方气候;由于线间有一定的空隙,使导线的温升下降,这样就提高了过载能力,并减少了磁振荡噪声。但它产生的杂散电流及感抗要比密集型母线槽大得多,因此在同规格比较时,它的导电排截面必须比密集绝缘插接母线槽大。
