安全刚体滑触线由燕尾槽钢棒和高刚度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合，采用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。
一、安全刚体滑触线产品特点
1.运行可靠，绝不发生电源中断故障。
2.可使用于高温、高粉尘、高腐蚀等恶劣环境。
3.采用燕尾槽嵌装工艺后，解决了其它刚体滑线运行中受振动引起的螺丝松动现象，从而保证滑线整体牢固可靠。
4.机械强度大，不易弯曲变形，能承受强大的短路冲击电流。
5.可根据用户需要设定截流量，最大可达3000A，电压等级可达到5KV以上。
6.采用铜导体，可大幅度降低导线电能损耗。
7.添加辅助电缆后，可组成低阻抗滑触线，线路阻抗成倍降低。
8.布线可以在上部或侧面滑触。
9.JGH-Ⅱ型滑触线更有散热面特大，结构紧凑简单，安装维修方便等优点。
二、安全刚体滑触线产品型号与规格

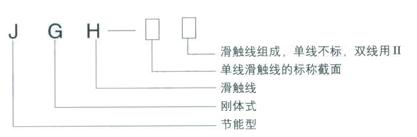

刚体滑触线的规格按梯形铜线的标截面来定
|
型 号
|
标称截面mm2
|
额定电流值(A)
|
重量(Kg/6m)
|
|
JGH-85
|
85
|
500
|
24.3
|
|
JGH-110
|
110
|
600
|
25.9
|
|
JGH-170
|
170
|
800
|
29.4
|
|
JGH-240
|
240
|
1000
|
46.1
|
|
JGH-320
|
320
|
1200
|
50.4
|
|
JGH-170Ⅱ
|
2×170
|
1300
|
53.9
|
|
JGH-240Ⅱ
|
2×240
|
1800
|
62.2
|
|
JGH-320Ⅱ
|
2×320
|
2200
|
68.8
|
|
注：滑触线标准长度：6m，可根据用户需求设置载流量，最大可达3000A以上。
|
|||
|
型 号
|
标称截面mm2
|
额定电流值(A)
|
重量(Kg/6m)
|
|
JGH-100
|
100
|
495
|
29.34
|
|
JGH-150
|
150
|
620
|
32.01
|
|
JGH-200
|
200
|
728
|
34.68
|
|
JGH-300
|
300
|
1050
|
40.02
|
|
JGH-400
|
400
|
1210
|
45.36
|
|
JGH-500
|
500
|
1500
|
50.70
|
|
JGH-600
|
600
|
1800
|
56.04
|
|
JGH-700
|
700
|
2100
|
61.38
|
|
JGH-800
|
800
|
2400
|
66.72
|
|
JGH-1000
|
1000
|
3000
|
79.8
|
|
注：滑触线标准长度：6m，可根据用户需求设置载流量，最大可达3000A以上。
|
|||

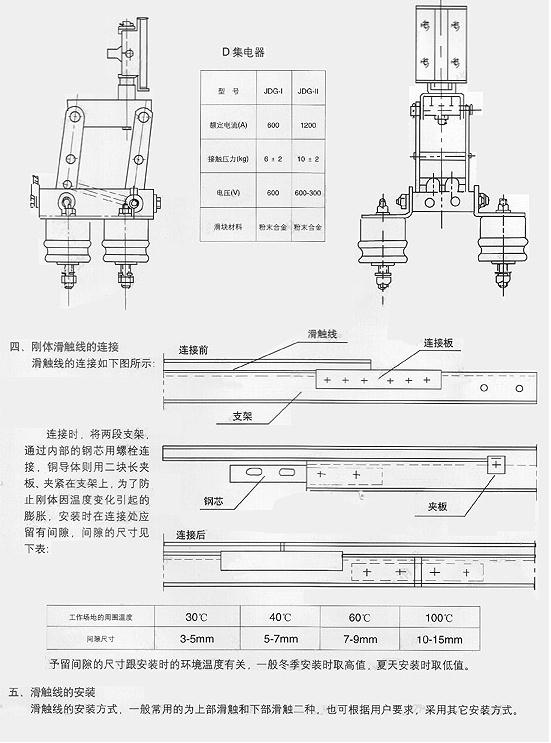

| 型号 | 额定电流(A) | 接触压力(kg) | 电压(V) | 滑块材料 |
| JGH-Ⅰ(Ⅱ) | 500—1200 | 10±2 | 500—3000 | 粉末合金 |
