一、工字钢电缆滑线应用说明
1、工字钢滑车固定挂线架安装好后,后边应挂一挡板。
2、调整牵引头,工字钢滑车使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的1.2倍加8米。
4、调整牵引钢丝绳,工字钢滑车使其长度小于同节电缆长度,运行时由牵引钢丝绳受力。
5、工字钢滑车当电缆直径不等时,电缆夹间应垫以软橡皮, 使其外径基本相同,以便将电缆夹紧。
6、布电缆时,应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层,三层时,要求相同。

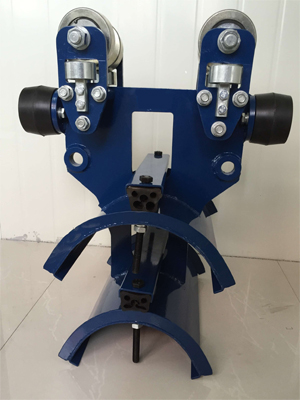

8、工字钢滑车装置上的双垫圈为调整垫圈,当导轨不合适时,把垫圈放在固定板的内侧,以调整轨距的宽窄,出厂时按导轨为I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非标滑车按图纸加工制作。

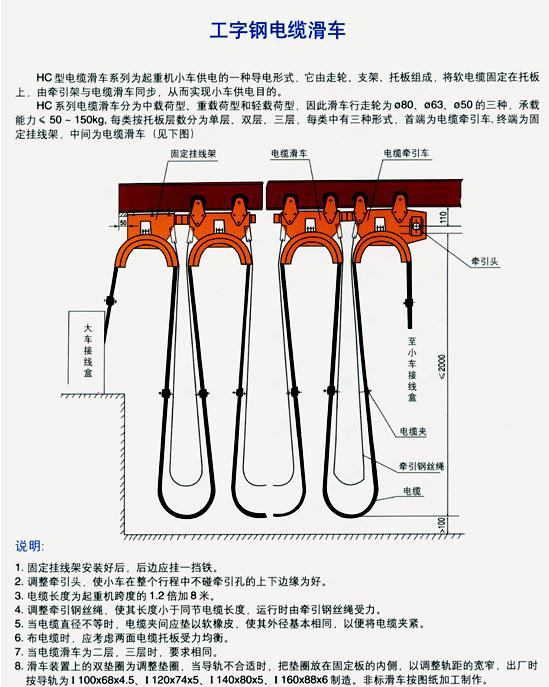

二、电缆滑车系列为起重机小车供电的一种导电形式,它由行走轮、支架、托板组成,将软电缆固定在托板上,由牵引架与电缆滑车同步,从而实现电缆供电目的。


电缆滑车分为中载荷型、重载荷型和轻载荷型,工字钢电缆滑线因此行车行走轮为¢86、¢73、¢55的三种,承载能力≤50-150kg每类按托板层数分为单层、双层、三层,每类中有三种形式,首端为电缆牵引车,终端为固定挂线架,中间位电缆滑车(见下图)


三、ZYGHC型系列工字钢滑车装置用于移动供电机械在移动中电缆的悬吊与移动,已广泛应用于各类起重机械中。该装置具有结构坚固。移动灵活。安全可靠等优点。

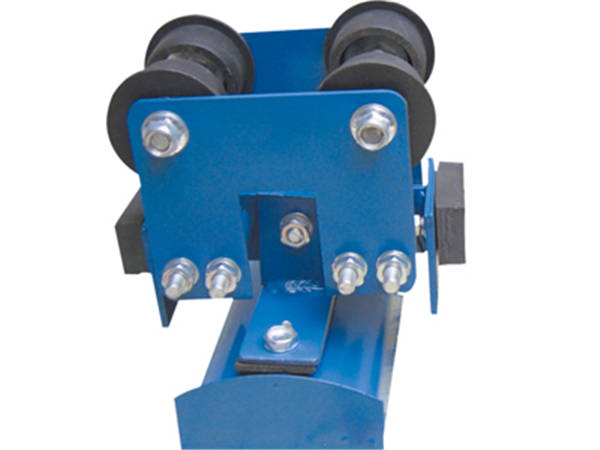

四、ZYGHC型工字钢电缆滑车由牵收引滑车、电缆滑车、终端滑车三部分组成,工字钢电缆滑线牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。

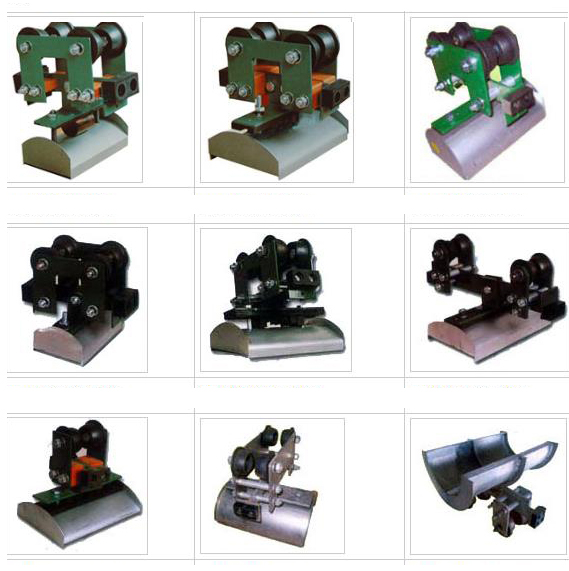

五、工字钢电缆滑线系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号,工字钢电缆滑线如用户采用12#、14#、16#或更大号数工字钢,可在订货时注明,本厂可成套供货。

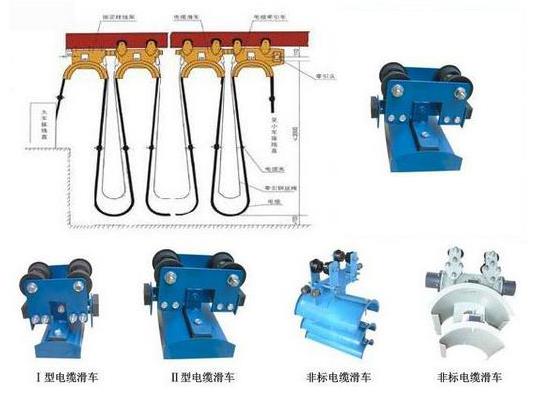

六、上海征原电气公司工字钢电缆滑线电缆滑车装置一般配置图
