GHC-Ⅰ10号工字钢电缆滑车主要技术指标及结构
产品介绍：
装置用于移动供电机械在移动中电缆的悬吊与移动，已广泛应用于各类起重机械中。该装置具有结构坚固。移动灵活。**可靠等优点。

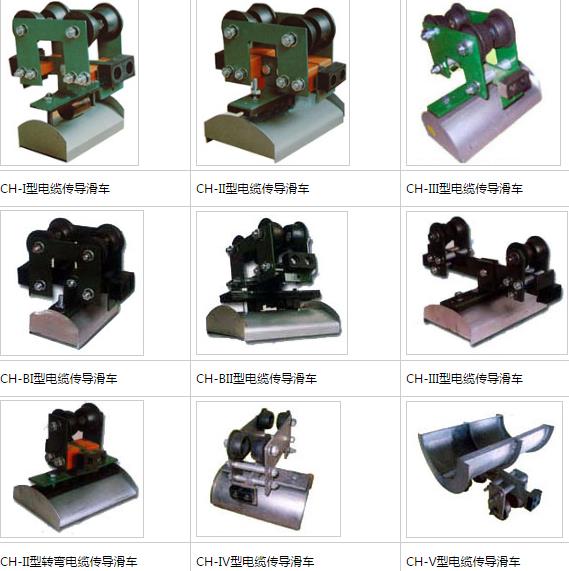

GHC-Ⅰ10号工字钢电缆滑车
电缆滑车装置一般配置图
|
型号 |
A |
a |
B |
I |
L |
l |
R |
重量kg |
|
CHC-Ⅰ10# |
170 |
120 |
195 |
120 |
160 |
120 |
50 |
2.20 |
|
CHC-Ⅱ10# |
240 |
135 |
245 |
120 |
220 |
135 |
60 |
5.88 |
|
CHC-Ⅲ10# |
240 |
135 |
285 |
130 |
260 |
180 |
80 |
7.09 |
|
CHC-Ⅳ10# |
320 |
200 |
315 |
130 |
300 |
200 |
95 |
7.33 |
|
CHC-Ⅴ10# |
420 |
200 |
350 |
150 |
360 |
260 |
120 |
8.35 |
用于移动供电机械在移动中电缆的悬吊与移动，已广泛应用于各类起重机械中。该装置具有结构坚固。移动灵活。**可靠等优点。
工字钢滑车由牵收引滑车、电缆滑车、终端滑车三部分组成，牵引滑车跟随移动机械导缆（牵引）装置，每个移动机械配1个，随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动，两端并装有缓冲撞头，滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端，一般每个移动机械设置1个。
征原公司生产的滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号，如用户采用12号、14号或更大号数工字钢，可在订货时注明，本厂可成套供货。
