讲解工字钢电缆滑车安装标准



HC型系列工字钢电缆滑车装置用于移动供电机械在移动中电缆的悬吊与移动,已广泛应用于各类起重机械中。工字钢电缆滑车该装置具有结构坚固。移动灵活。安全可靠等优点。GHC型滑车由牵收引滑车、电缆滑车、终端滑车三部分组成,牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。工字钢电缆滑车该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号,如用户采用12#、14#、16#或更大号数工字钢,可在订货时注明,本厂可成套供货。



工字钢滑车介绍

HC型工字钢滑车系列为起重机小车供电的一种导电形式,工字钢滑车由走轮、支架、托板组成,将软电缆固定在托板上,由牵引架与电缆滑车同步,从而实现小车供电目的。

HC系列工字钢滑车分为中载荷型、重载荷型、和轻载荷型,工字钢滑车因此滑车走轮为Ф80、Ф63、Ф50的三种,承载能力≤50∽150kg,每类按托板层数分为单层、双层、三层,每类中有三种形式,工字钢滑车首端为电缆牵引车,终端为固定挂线架,中间为电缆滑车。



GHC型系列工字钢电缆滑车说明

1、工字钢滑车固定挂线架安装好后,后边应挂一挡板。

2、调整牵引头,工字钢滑车使小车在整个行程中不碰牵引孔的上下边缘为好。

3、电缆长度为起重机跨度的1.2倍加8米。

4、调整牵引钢丝绳,工字钢滑车使其长度小于同节电缆长度,运行时由牵引钢丝绳受力。

5、工字钢滑车当电缆直径不等时,电缆夹间应垫以软橡皮, 使其外径基本相同,以便将电缆夹紧。

6、布电缆时,应考虑两面电缆托板受力均衡。

7、当电缆滑车为二层,三层时,要求相同。

8、工字钢滑车装置上的双垫圈为调整垫圈,当导轨不合适时,把垫圈放在固定板的内侧,以调整轨距的宽窄,出厂时按导轨为I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非标滑车按图纸加工制作。

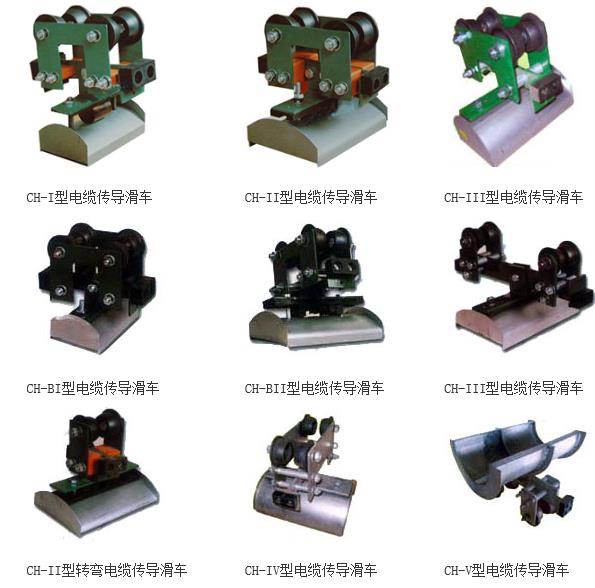

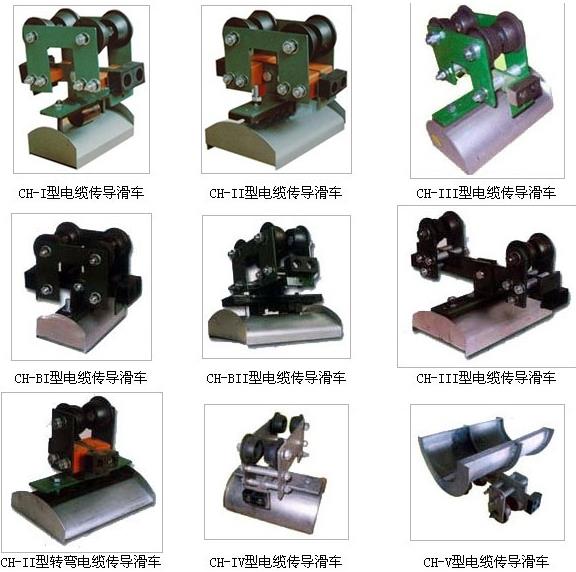

IH型工字钢滑车

    IH型系列工字钢滑车装置用于移动供电机械在移动中电缆的悬吊与移动,已广泛应用于各类起重机械中。该装置具有结构坚固。移动灵活。安全可靠等优点。

    IH型滑车由牵收引滑车、电缆滑车、终端滑车三部分组成,牵引滑车跟随移动机械导缆(牵引)装置,每个移动机械配1个,随移动机械往返运行。中间电缆滑车将电缆悬挂在工字钢轨道范围内随牵引滑车移动,两端并装有缓冲撞头,滑车视移动长度不同而定数量。终端滑车固定在工字钢导轨末端,一般每个移动机械设置1个。

    该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号,如用户采用12号、14号或更大号数工字钢,可在订货时注明,本厂可成套供货。

Yh-hcx滑触线三相电压信号指示灯功能特点

Yh-hcx滑触线专用ABC三相电压指示灯是专门用于实时监视行车、吊车等用电设备的三相电源的信号指示,可以避免因用电设备电源的缺相而引起的**后果,是灯泡指示的*佳替代产品。



产品别称:滑线指示灯,滑触线指示灯 ,滑触线指示器,天车指示灯,行车指示灯,三相电源指示灯,LED滑触线指示灯,滑触线信号灯,行车信号灯


●Yh-hcx-2型滑触线电压信号灯硬件说明:

本产品采用进口超高亮度LED发光管芯组成红、黄二色发光源,可视距离大于50米,信号灯具有发光效率高、寿命大于十万小时、功耗低省电、安装维修方便等优点。外壳采用专用型材及静电粉末技术工艺、外观美观精致;灯体可作90℃旋转,具有IP56防护等级,可安装在室外。

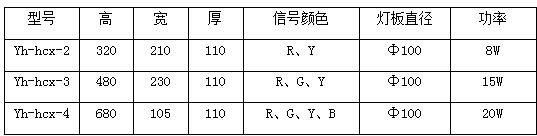

● Yh-hcx-2型滑触线电压信号灯技术参数:

◇ 工作电压:AC-380V、220V

◇ 电源频率:40HZ-80HZ

◇ 使用方式:连续

◇ 功率:8-20W

◇ 进线电料函孔径G3/4″

◇ 重量:3kg

◇ 接线方式:Y接法

◇ 防护等级:IP56



● Yh-hcx-3型滑触线电压信号灯硬件说明:

产品高亮度LED发光管芯组成红、黄、绿三色发光源,可视距离大于50米,信号灯具有发光效率高、寿命大于十万小时、功耗低省电、安装维修方便等优点。外壳采用专用型材及静电粉末技术工艺、外观美观精致;灯体可作90℃旋转,具有IP56防护等级,可安装在室外。



● Yh-hcx-3型滑触线电压信号灯技术参数:

◇ 工作电压:AC-380V、220V

◇ 电源频率:40HZ-80HZ

◇ 使用方式:连续

◇ 功率:8-20W

◇ 进线电料函孔径G3/4″

◇ 重量:5kg

◇ 接线方式:Y接法

◇ 防护等级:IP56



● Yh-hcx-4型滑触线电压信号灯硬件说明:

    产品高亮度LED发光管芯组成红、黄、蓝、绿四色发光源,可视距离大于50米,信号灯具有发光效率高、寿命大于十万小时、功耗低省电、安装维修方便等优点。外壳采用专用型材及静电粉末技术工艺、外观美观精致;灯体可作90℃旋转,具有IP56防护等级,可安装在室外。



● Yh-hcx-4型滑触线电压信号灯技术参数:

◇ 工作电压:AC-380V、220V

◇ 电源频率:40HZ-80HZ

◇ 使用方式:连续

◇ 功率:8-20W

◇ 进线电料函孔径G3/4″

◇ 重量:7kg

◇ 接线方式:Y接法

◇ 防护等级:IP56




尊敬的客户:感谢您关注我们的产品,本公司除了有此产品介绍以外,还有安全滑触线工字钢电缆滑车扁平电缆行车电源指示灯滑触线集电器等等的介绍,您如果对我们的产品有兴趣,欢迎来电咨询。谢谢!
